Модернизация светильника Geniled Лайнер 40W

В данной статье описан порядок действий по преобразованию обычного светильника (Geniled Лайнер 40W) в светильник с автономным источником питания при помощи БАП 1.3 Pelastus. Наличие аварийного освещения в офисных и промышленных помещениях различного типа регулируется нормативной документацией. Модернизация позволит Вам превратить обычный офисный или бытовой светильник в светильник аварийного освещения, который будет работать даже при отсутствии напряжения в сети. Это особенно актуально в период  неблагоприятных погодных условий и других катаклизмов, которые могут привести к отключениям электричества.

Для модернизации использовался обычный светильник Geniled Лайнер 40W и блок аварийного питания БАП 1.3 Pelastus производства компании «Пеластус».

Светильник Geniled Лайнер 40W (1,5м) Блок питания БАП 1.3. компании Pelastus
Светильник Лайнер Блок аварийного питания БАП_1.3.

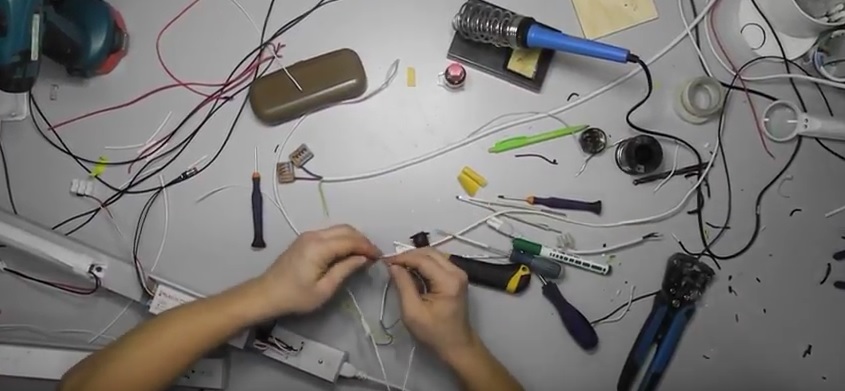

Что потребуется для преобразования обычного светильника в автономный?

  1. Набор инструментов
  2. Паяльник
  3. Припой
  4. Провода
  5. Сам светильник «Лайнер»  длиной полтора метра, 40W
  6. Блок питания БАП 1.3. компании Pelastus

Что потребуется для преобразования обычного светильника в автономный


Этапы работ по модернизации светильника

  1. Разборка светильника.
  2. Подбор комплектующих.
  3. Сборка светильника.
Подробнее о каждом этапе

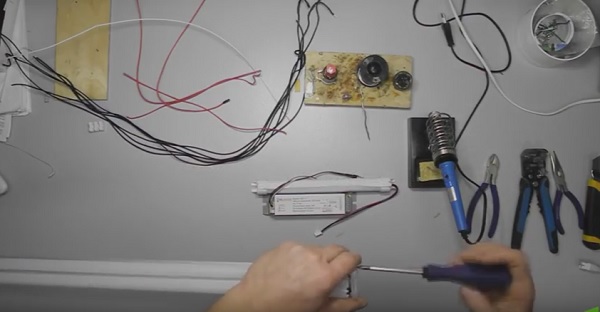

Разборка светильника

Разборка светильника

  1. Сначала снимаем одну боковую крышку, затем вторую
  2. Снимаем рассеиватель
  3. Отсоединяем провода от разъема c одной и с другой стороны
  4. Достаем драйвер
  5. Подготавливаем 2 провода (500 мм), медный AWG 21 (0.75 кв.мм)
  6. Наращиваем провода на драйвере
  7. Снимаем оболочку с драйвера
  8. Отпаиваем провода и вынимаем их
  9. Изолируем открытые участки проводов
  10. Подготавливаем еще  два таких же провода
  11. Припаиваем к драйверу
  12. Запаковываем драйвер в термоусадку
  13. Подключаем БАП
Подготовка комплектующих

Подготовка комплектующих

  1. Припаиваем провода к LED платам
  2. Подключаем БАП

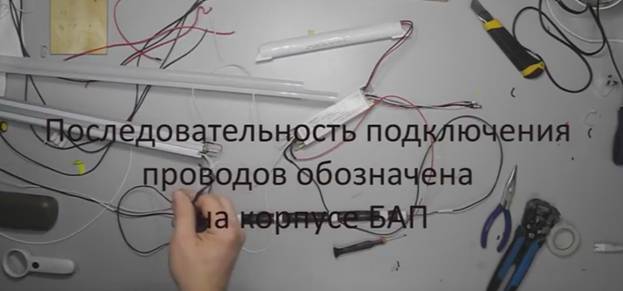

  3. Последовательность подключения проводов обозначена на корпусе БАП
  4. Подключаем сетевые провода. Соблюдаем фазировку!
  5. Проверяем работу системы. При отключении сетевого питания будет срабатывать БАП, работает аварийный режим освещения. Не забудьте зарядить аккумулятор. Свечение с незаряженным аккумулятором будет слабым
Сборка светильника

Сборка светильника

  1. Устанавливаем БАП на лайнер. Для проводов сверлим отверстия
  2. Проверяем работу, включение-выключение светильника, работу в аварийном режиме.  При отключении электричества включается БАП, и светильник работает в аварийном режиме 3 часа (при полной зарядке) аккумулятора

Посмотрите видео о модернизации светильника Лайнер с помощью БАП
